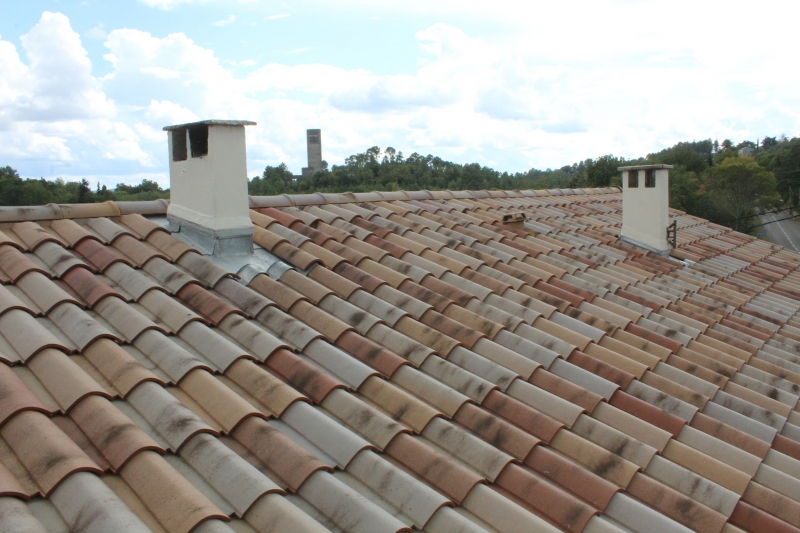

La ventilation est essentielle : un accessoire fonctionnel compatible avec la tuile à douille pour raccorder en conformité une VMC, est utilisé à l’occasion d’une rénovation de toiture près d’Aubenas, à Chassiers, Route de Largentière.

Ventilation en sous face des tuiles et en sous face de l’écran (combles non aménagés avec écran)

La section totale de ventilation doit être répartie entre la partie basse des versants (égout) et la partie haute (faîtage).
A l’égout la forme géométrique de la tuile permet une ventilation naturelle de la couverture en partie basse.
En faîtage (réalisé à sec et en terre cuite avec l’emploi de la sous-faîtière Omega 10), les orifices de ventilation sont complétés en partie haute par des tuiles chatières ou tuile de ventilation. Ces tuiles sont réparties par côté de faîtage de telle sorte à avoir une ventilation homogène en partie haute de la couverture.

Extraction de l’air vicié en sortie de toiture (VMC autoréglable, hygroréglable, double flux)

Un kit de raccordement VMC pour tuile à douille EDILIANS Omega 10 Ste Foy (tuile à fort galbe) est mis en œuvre :
-    Découpe pour une traversée de l'écran de sous toiture.

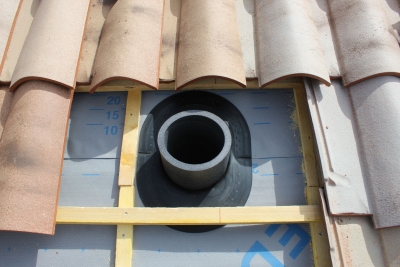

-    Membrane d'étanchéité fixée par adhésif intégré pour traiter le raccord étanche à l'air et à l'eau avec l'écran de sous toiture et isolation thermique pour éviter la condensation dans la gaine.

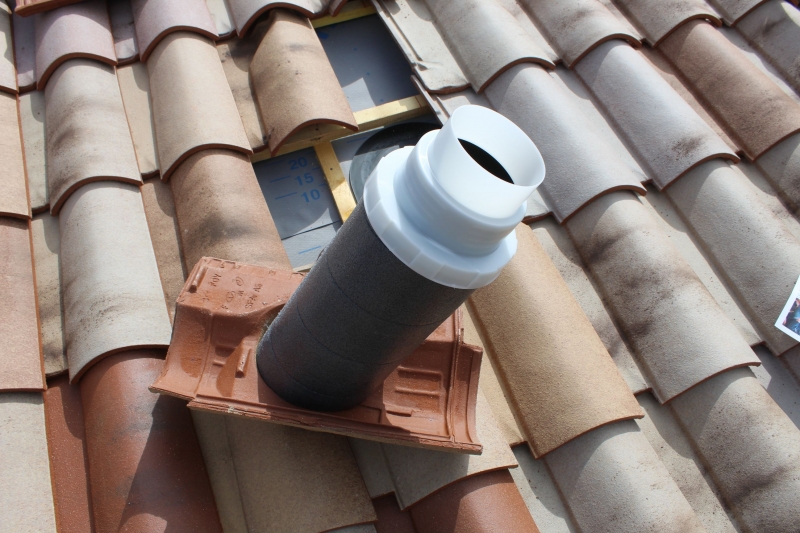

-    Manchon positionné au centre de la tuile à douille, adapté au diamètre de la tuile à douille.
-    Mise en place du kit de raccordement VMC pour tuile à douille par le couvreur sans intervention dans les combles.

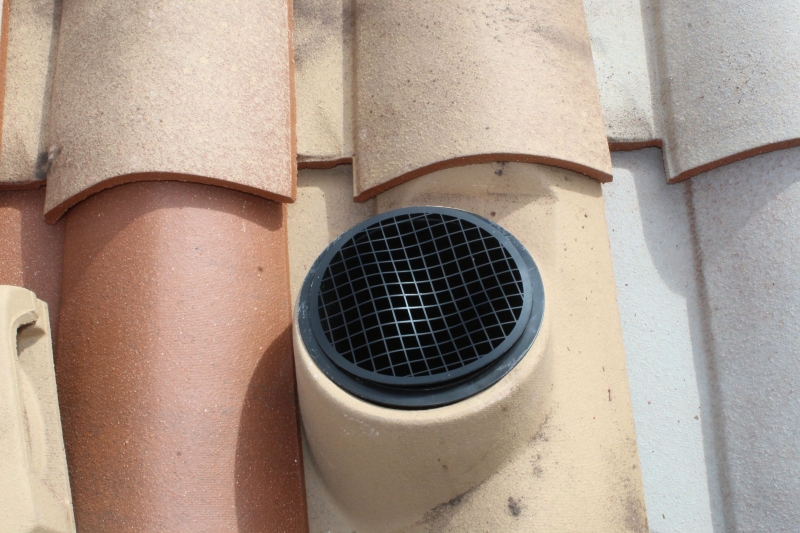

-    Grille anti intrusion contre volatile, rongeur, feuille...

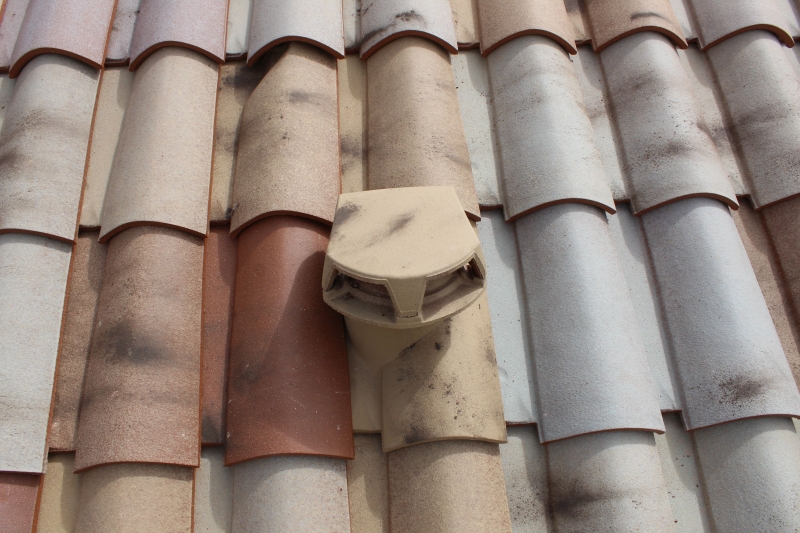

-    Après fixation de la lanterne sur la tuile à douille Edilians Omega 10 Ste Foy.

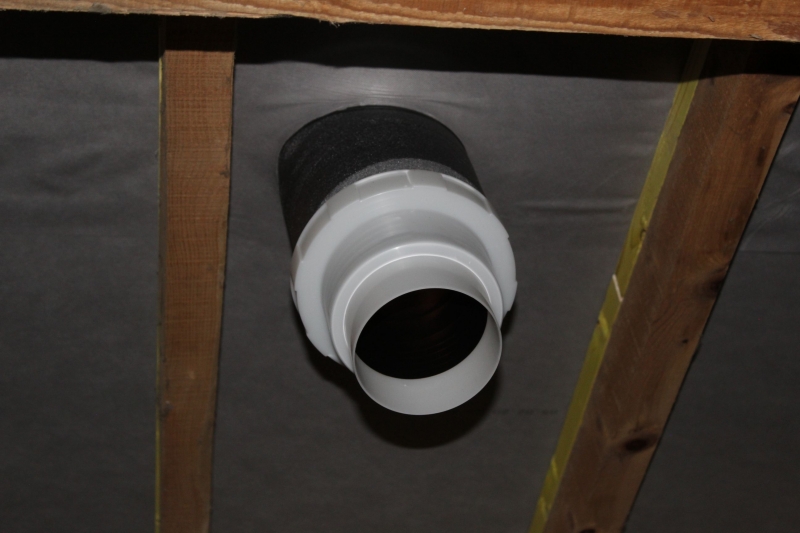

-    Raccord multi diamètres en attente dans le comble (lot VMC), permet à l'aide d'un collier de serrage de fixer des gaines pour VMC autoréglable, hygro réglable et double flux.

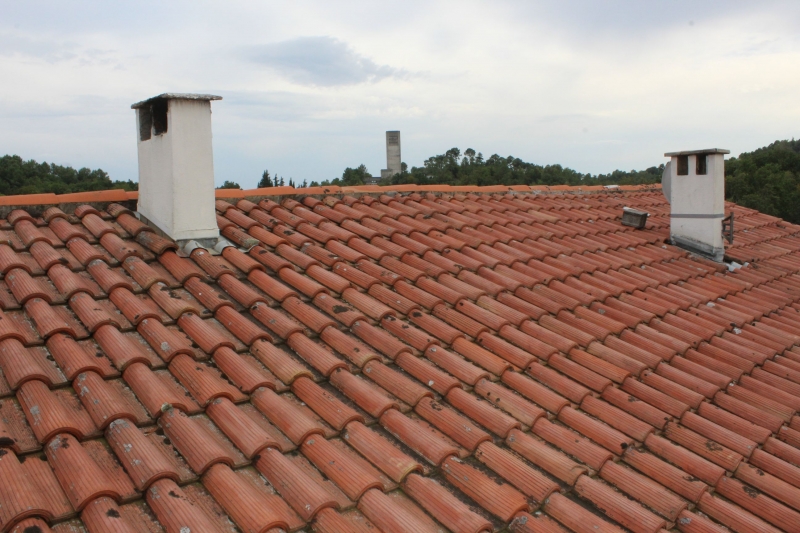

Localité : Chassiers, Communauté de communes Val de Ligne
