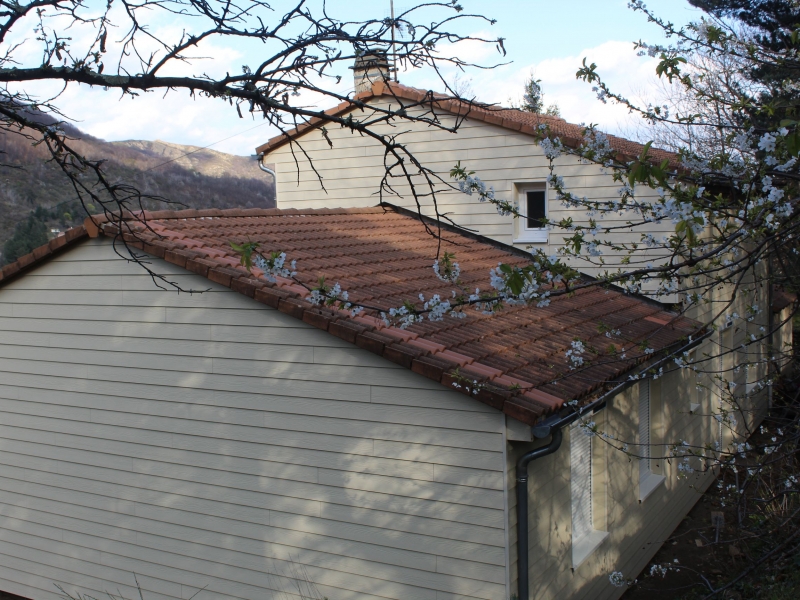

Après rénovation énergétique, bouquet de travaux axé sur l'isolation de l'enveloppe et la ventilation.JPG

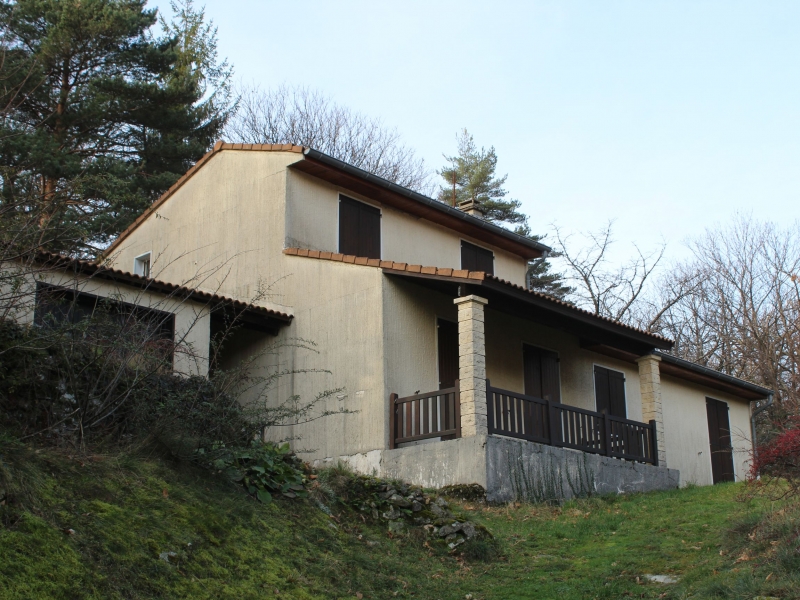

Une solution technique adaptée au type constructif (support maçonné creux enduit), à la forme du bâtiment (plusieurs niveaux) et à l’état très dégradé de l’enduit existant (un ravalement s’imposait).

Le procédé d’Isolation Thermique Extérieure (ITE) mis en œuvre pour isoler les façades est un bardage rapporté à lame d’air ventilé, composé d’un isolant, d’une ossature bois, d’une lame d’air ventilée et d’un parement extérieur en fibre-ciment qui se pose horizontalement à clins : CEDRAL LAP (sous Avis Technique du CSTB).

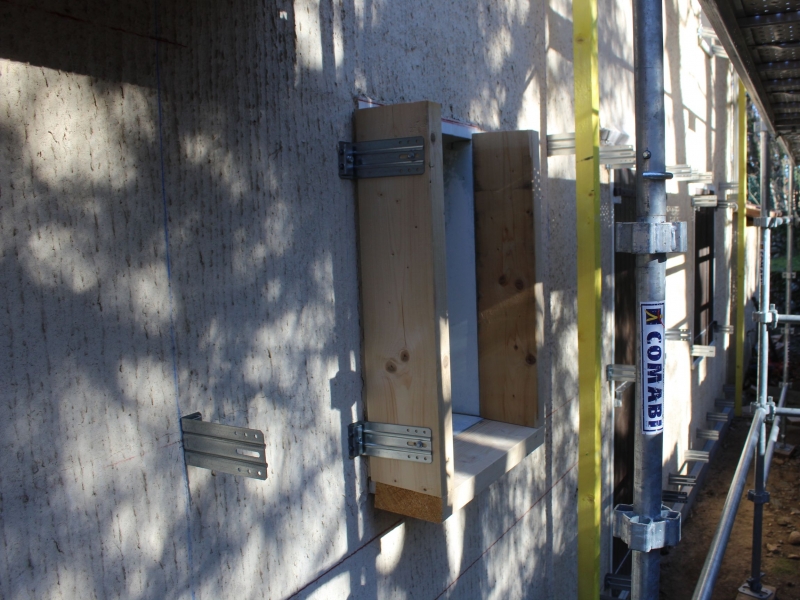

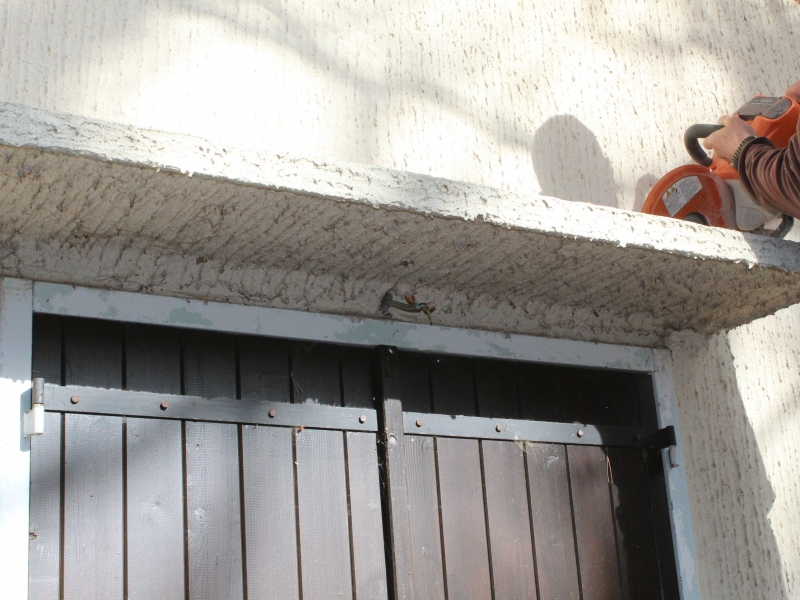

Une rénovation thermique performante par étapes nécessite une approche globale qui passe par la prise en compte des interfaces et interactions entre les postes de travaux. Ainsi pour assurer la continuité avec les autres parois isolées et recouvrir au maximum les ponts thermiques, le changement des menuiseries posées en tableau sur le plan extérieur du mur existant sera anticipé et programmé, de même que le changement des volets.

La coordination des corps de métiers se révèle alors être une composante essentielle à la réussite et à la cohérence du projet de réhabilitation.

Les grandes étapes de la mise en œuvre :

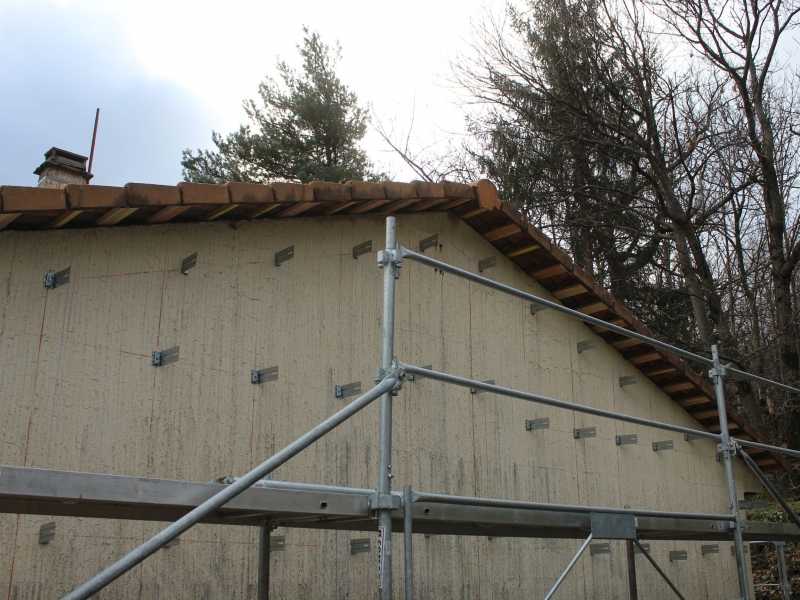

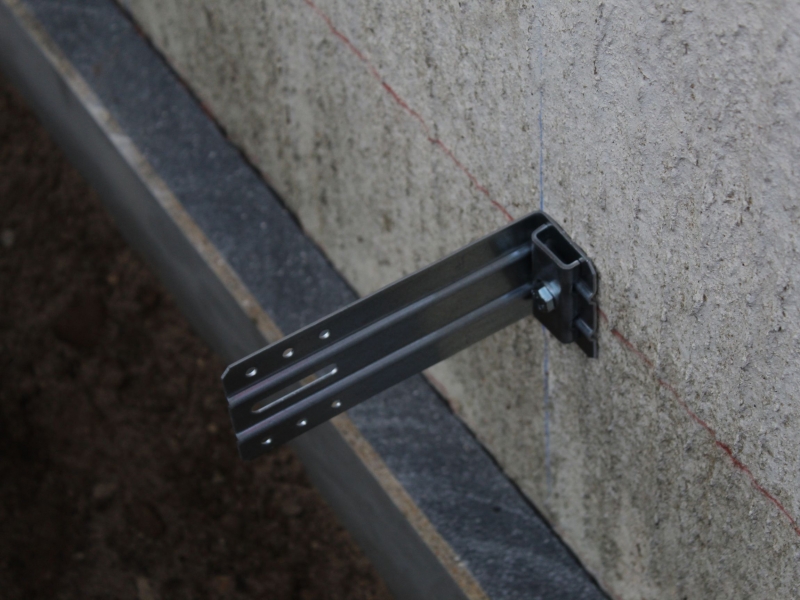

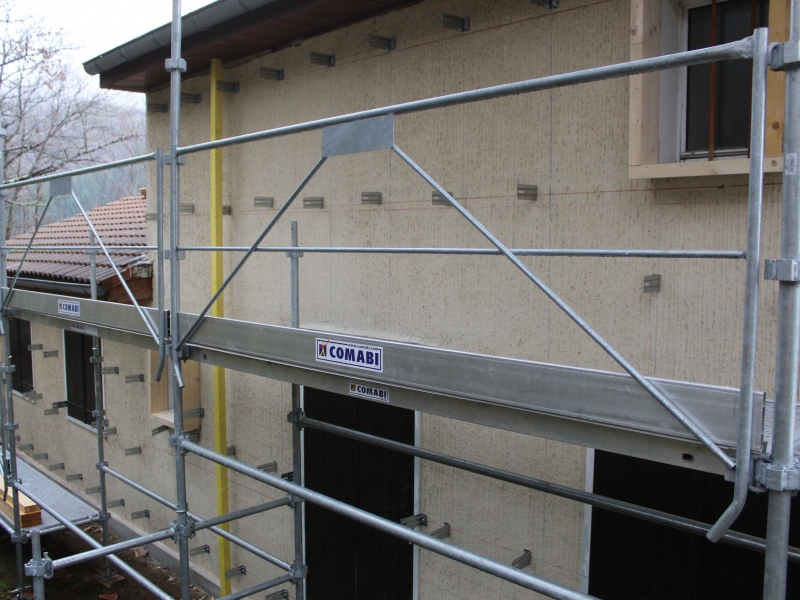

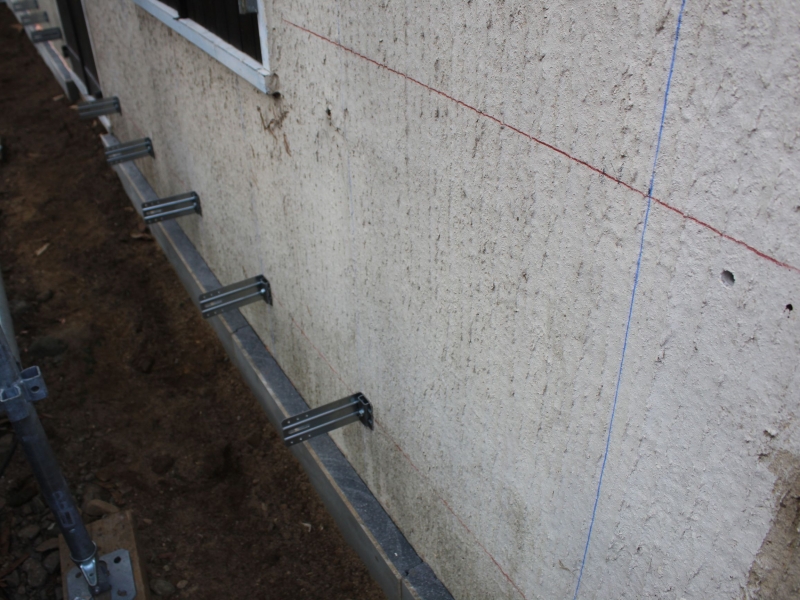

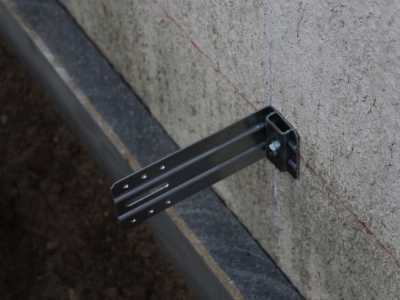

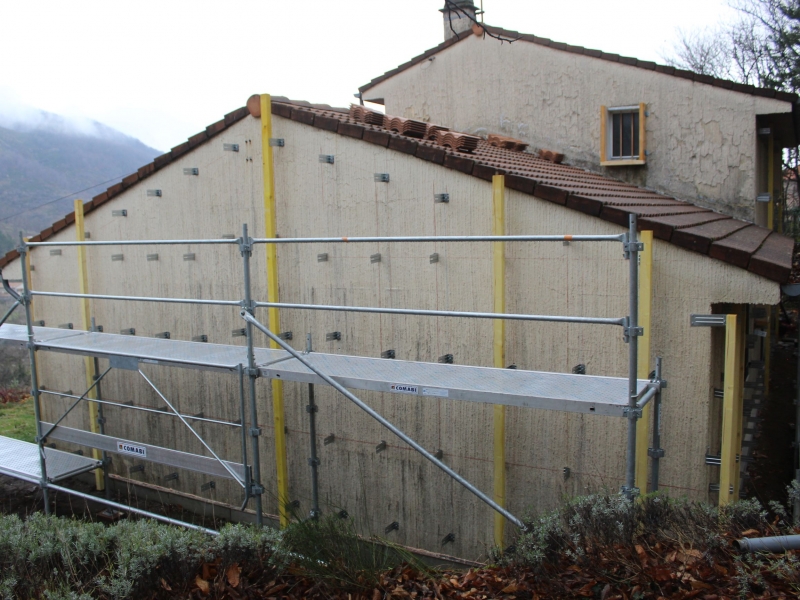

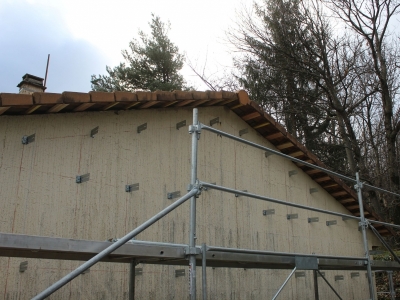

•    Choix (type et longueur des équerres), répartition (densité minimale au m² et entraxe entre équerre) et fixation (effort maximum par cheville) des équerres de bardage selon un calepinage appliqué issu d’une note de calcul prenant en compte toutes les caractéristiques du chantier :
-    Surface de bardage et hauteur du bâtiment,
-    Épaisseur, densité de l’isolant et mode de fixation de l’isolant
-    Ossature verticale (nature, section, masse volumique, espacement)
-    Poids du parement final
-    Zone de vent

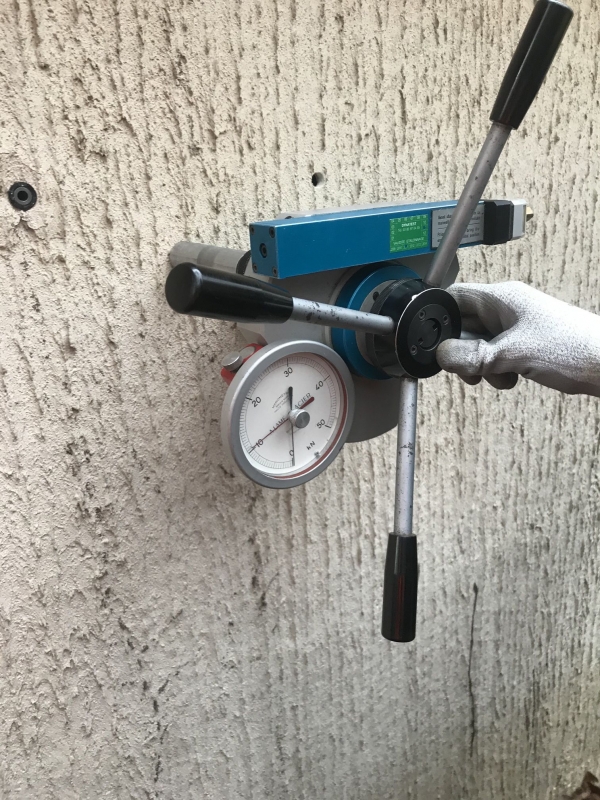

En réhabilitation, des essais de chevillage doivent être réalisés sur chantier, sur le support par le fabriquant de cheville. Ils permettront de vérifier si la cheville retenue est adaptée au gros œuvre et si elle respecte bien les recommandations du fabricant d’équerre (valeur limite ultime de résistance à l’arrachement par cheville). A l’issue, un compte rendu d’essais validera le choix de la cheville, le mode de pose et conseillera si nécessaire de renforcer la densité d’équerres initialement prévue.

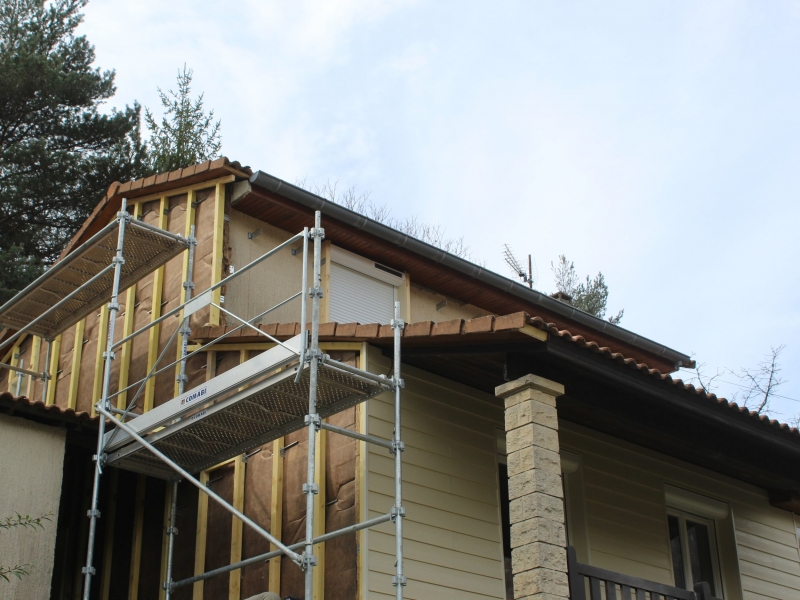

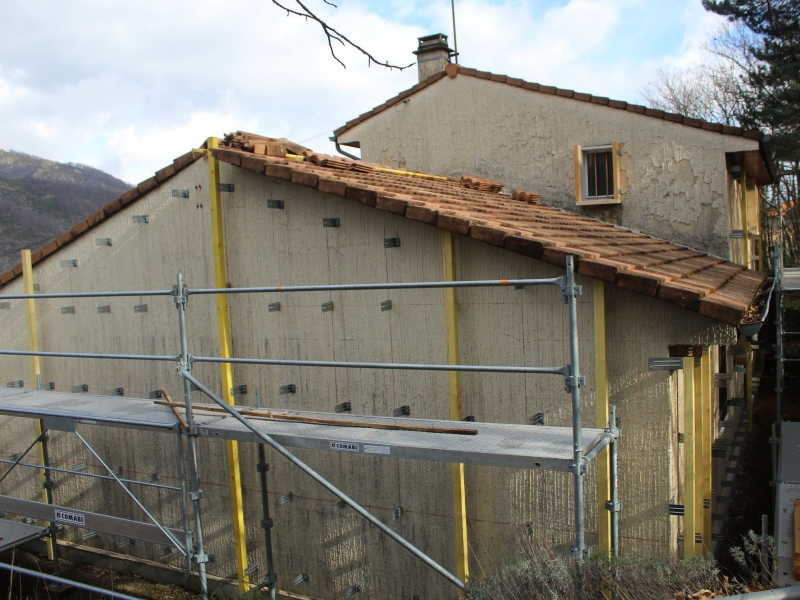

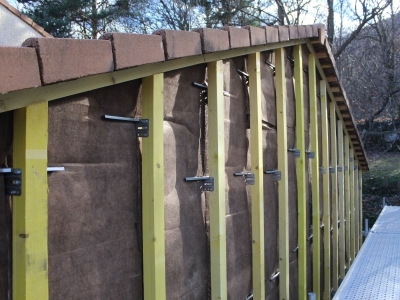

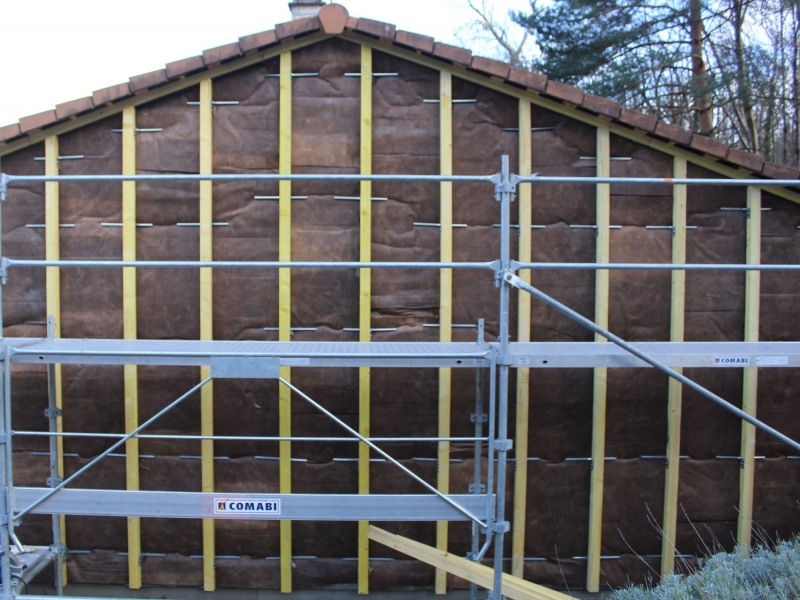

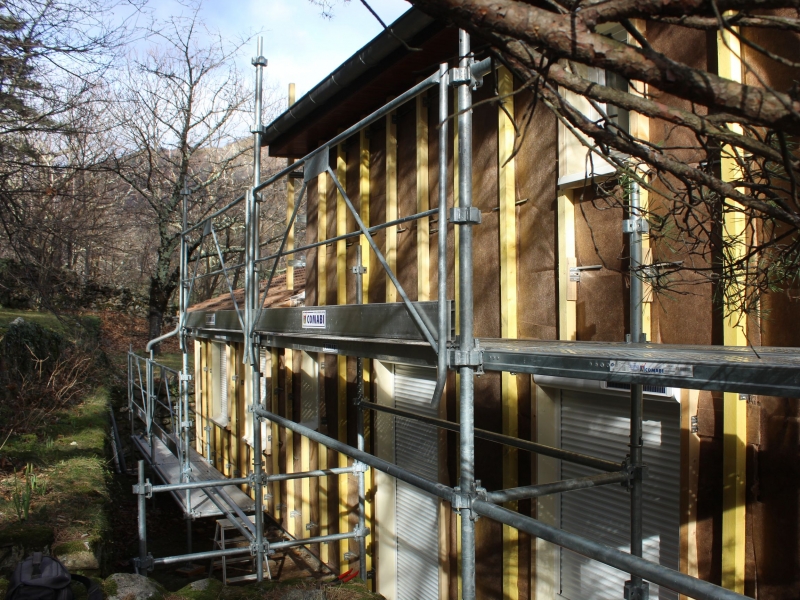

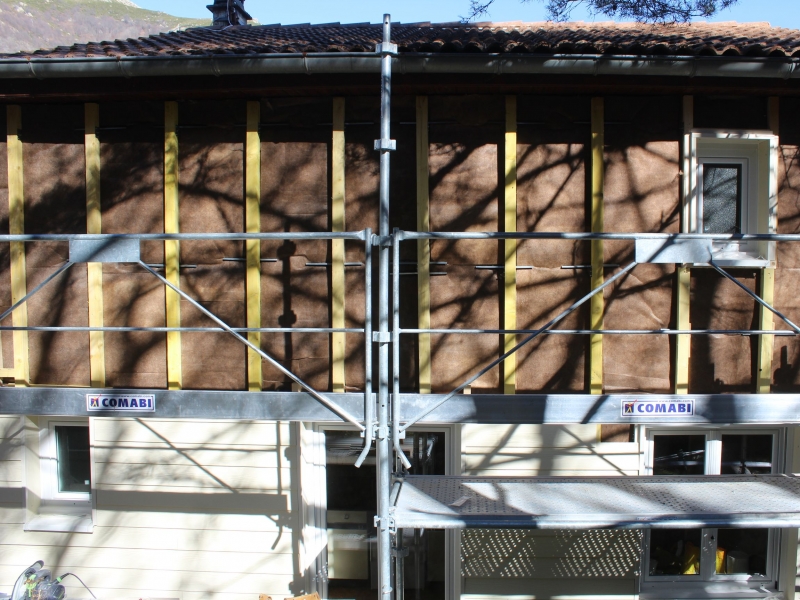

•    Traçage, repérage et fixation de l’ossature sur le gros œuvre : des chevrons en bois de charpente classe d’emploi 2, fixés à l’aide des équerres métalliques, sont posés verticalement selon un entraxe de 600mm maximum qui varie en fonction de la localisation (zone de vent) et de la hauteur du bâtiment.

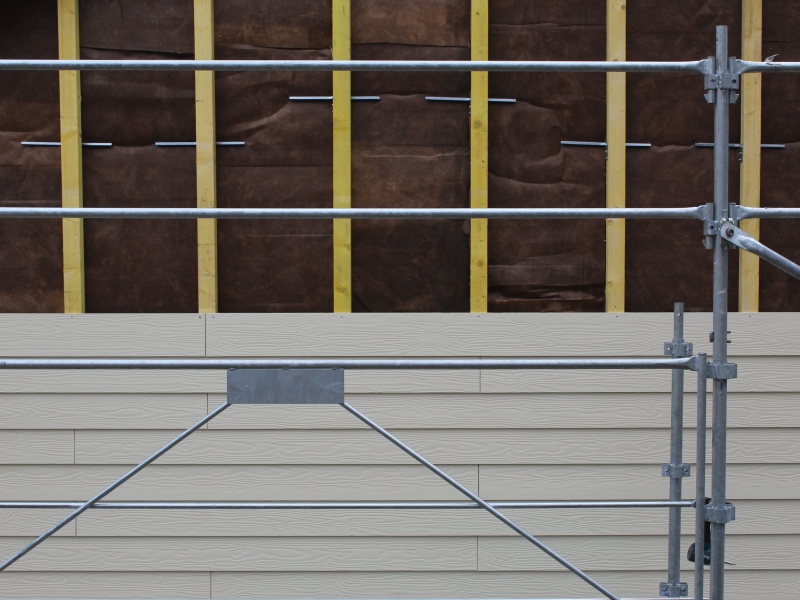

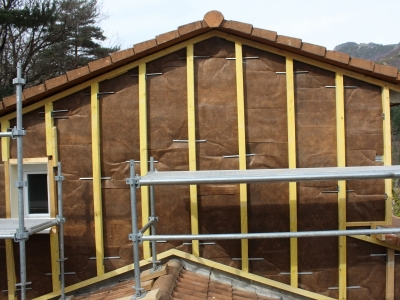

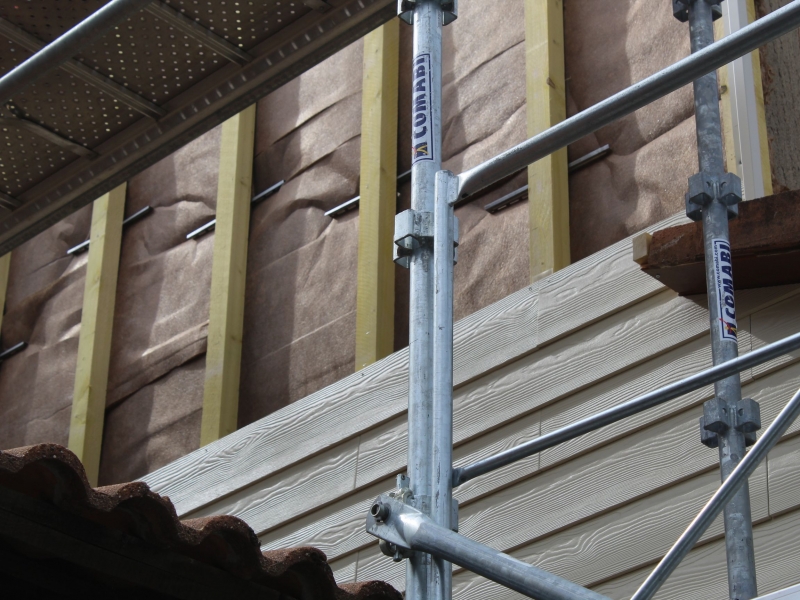

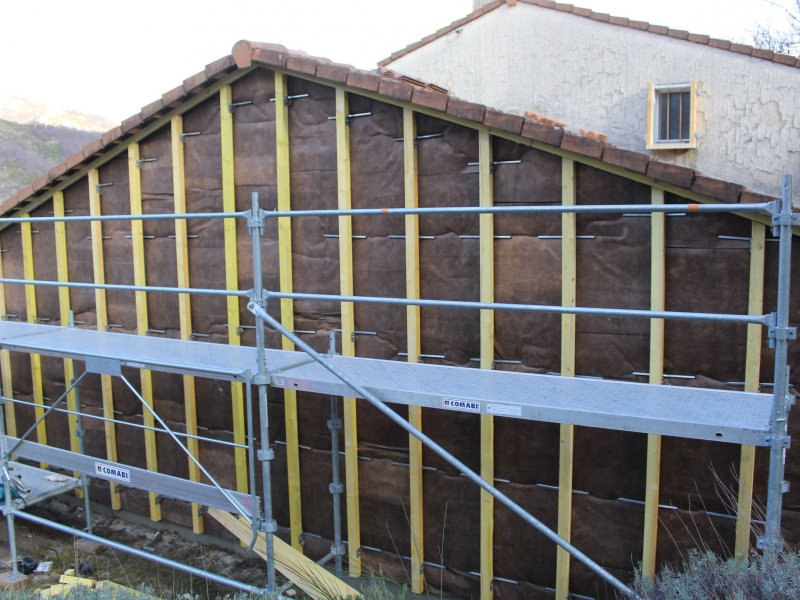

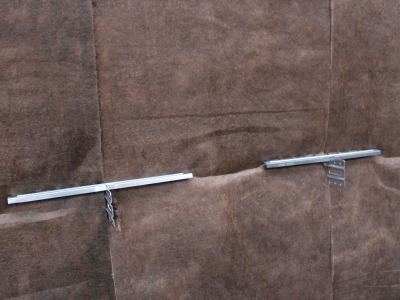

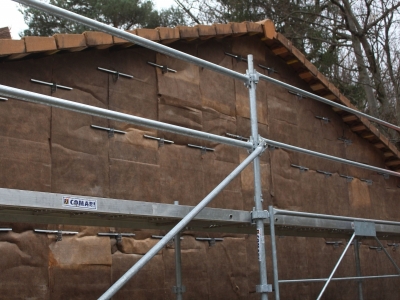

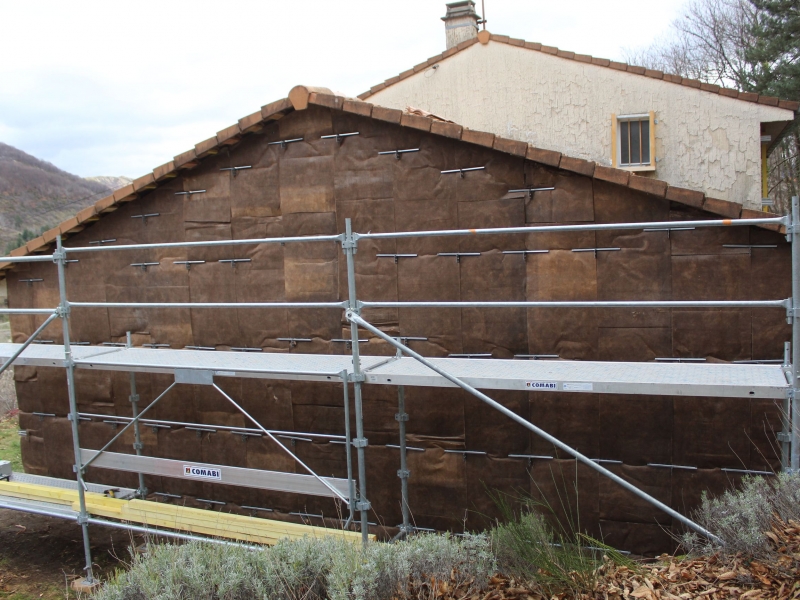

•    L’isolant posé de façon continue derrière les montants d’ossature, directement sur le gros œuvre à la verticale, est maintenu à l’aide d’attaches en forme de râteau qui se placent sur les équerres.
-    SMARTFACADE 32R de KNAUFINSULATION, un panneau de laine de verre roulé semi-rigide revêtu d’un voile de verre brun avec liant sans formaldéhyde ECOSE Technology pour une finition homogène adapté à tout type de bardage rapporté
-    Certificat Acermi, résistance thermique élevée
-    Non hydrophile
-    Classement au feu A1

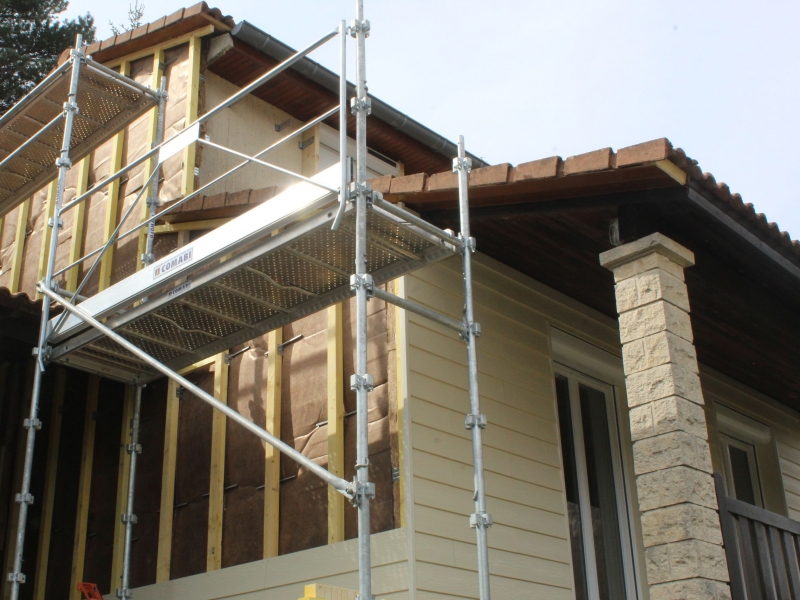

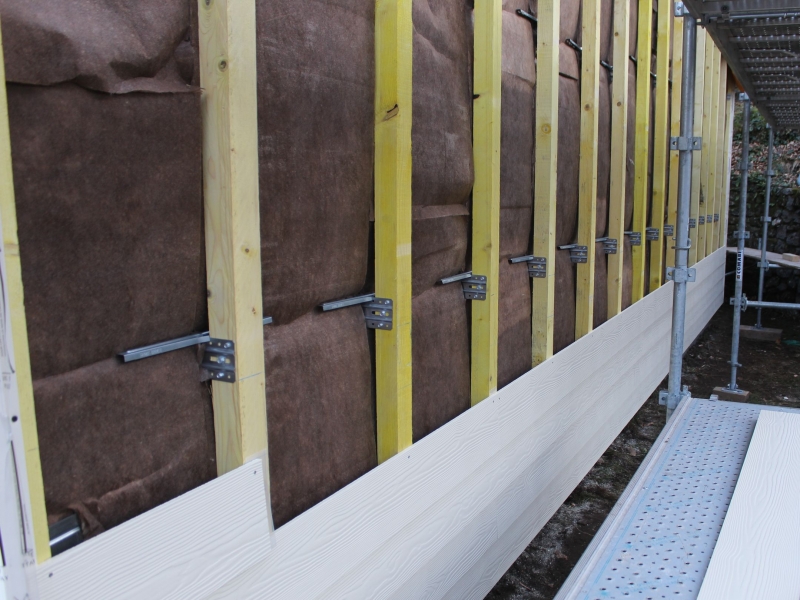

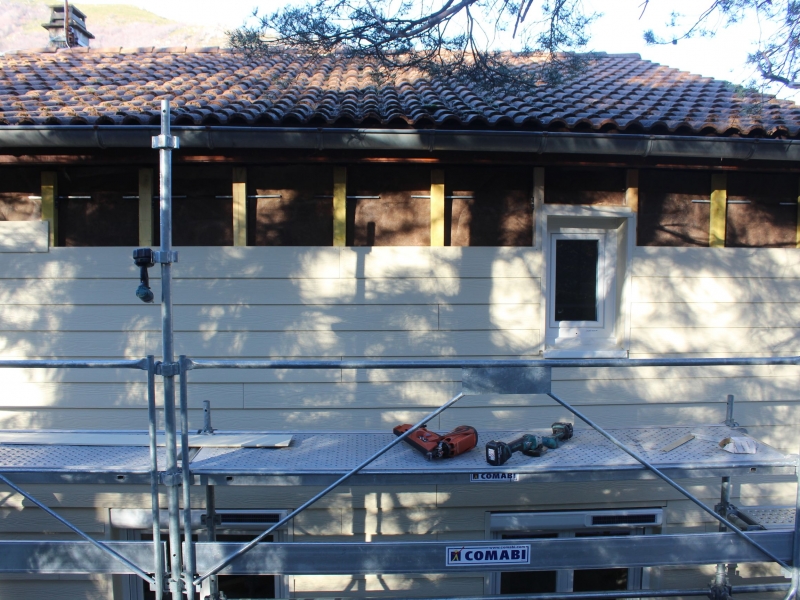

•    Fixation des clins Cédral Lap

Finition relief - coloris Vanille - gamme Forêt

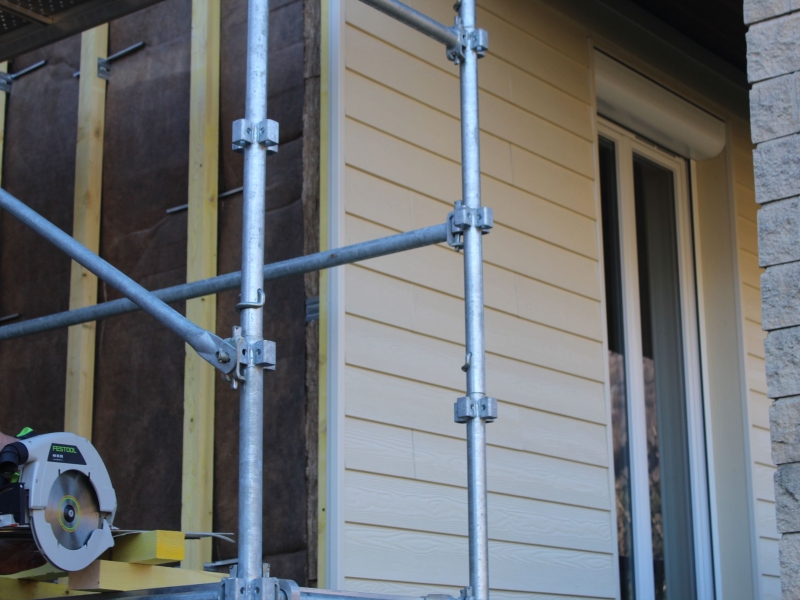

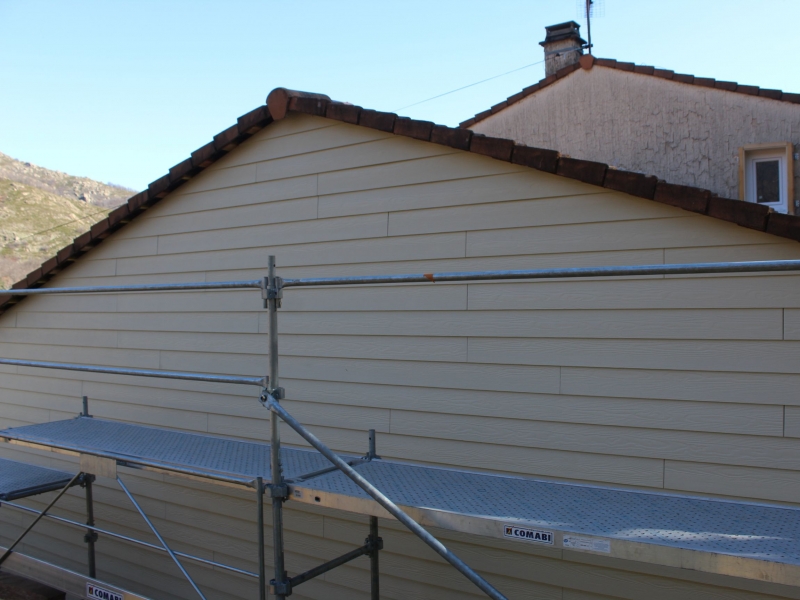

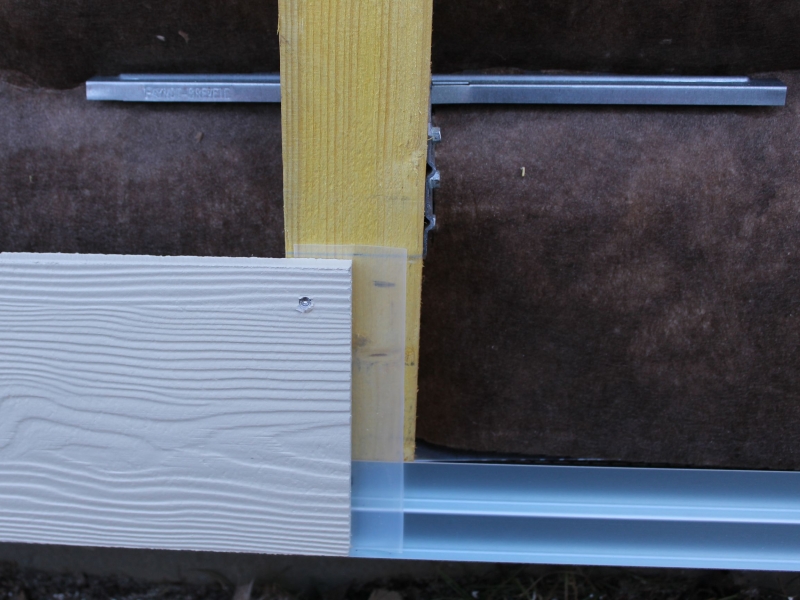

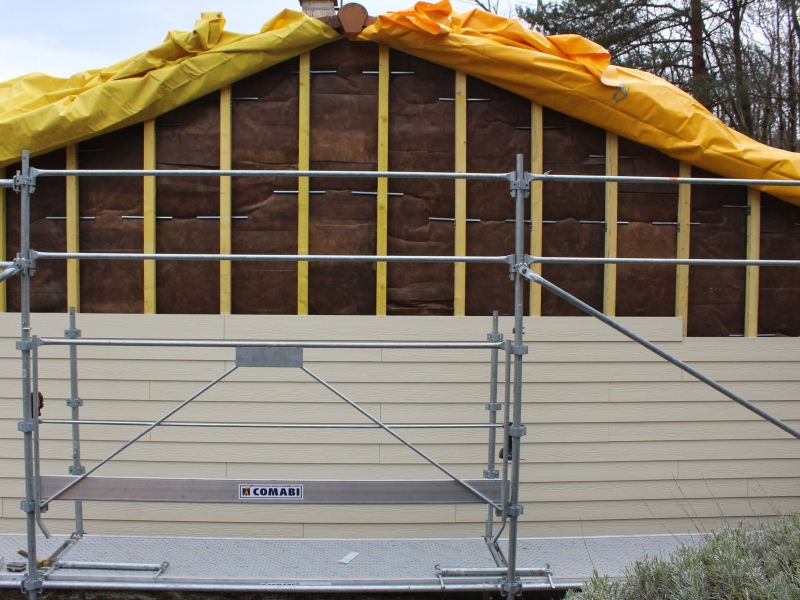

Les lames de bardage posés horizontalement, à recouvrement et à joints décalés, sont fixées par pointes inox dans les chevrons. Une bande de protection PVC pour joint décalé sera alors clouée pour assurer l’étanchéité au droit des joints verticaux entre clins.

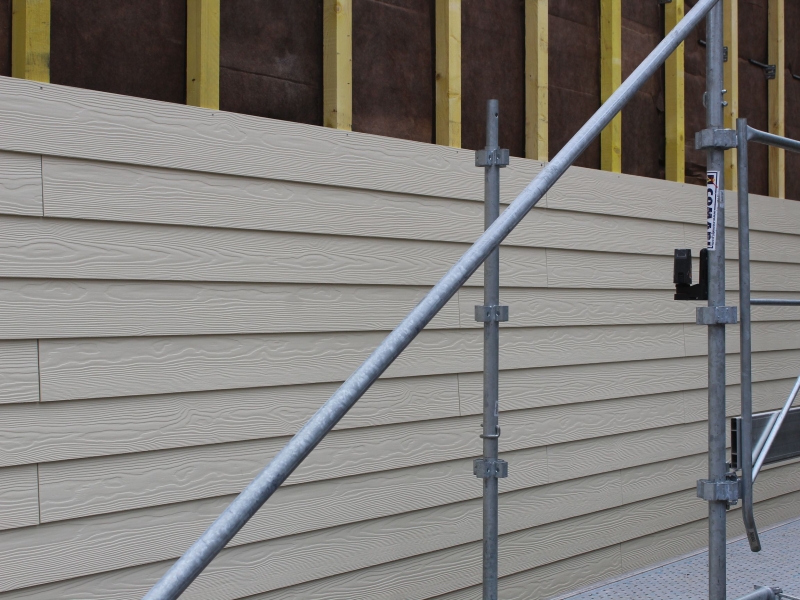

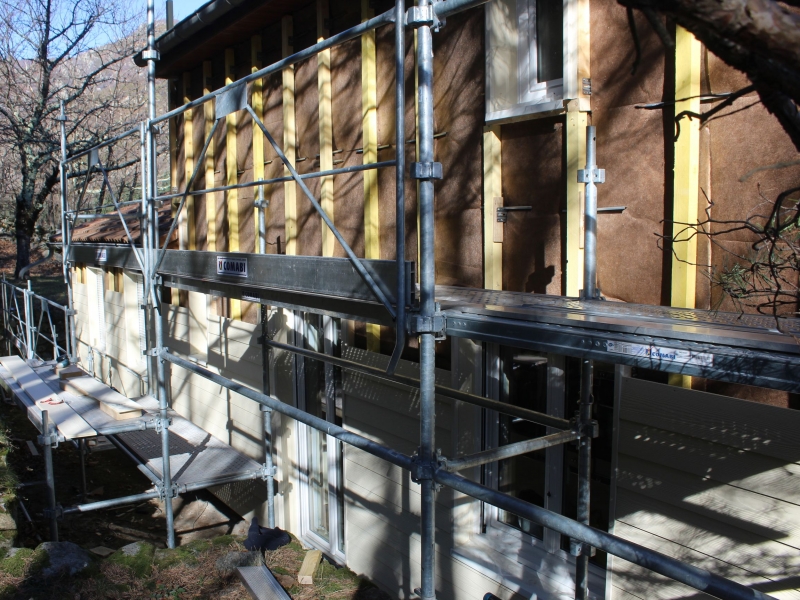

Les clins sont posés à joints décalés, de bas à haut avec un recouvrement.

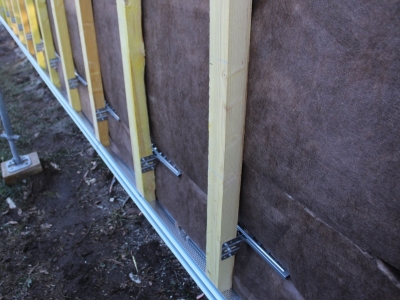

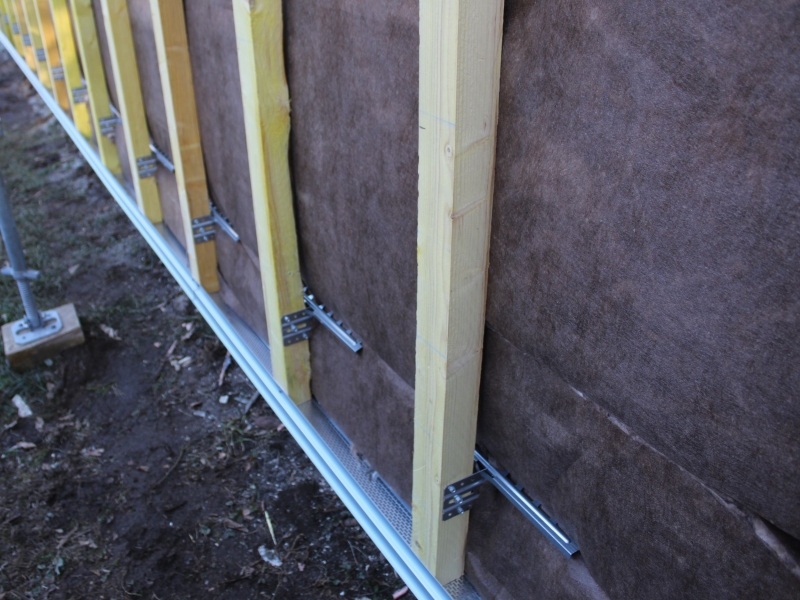

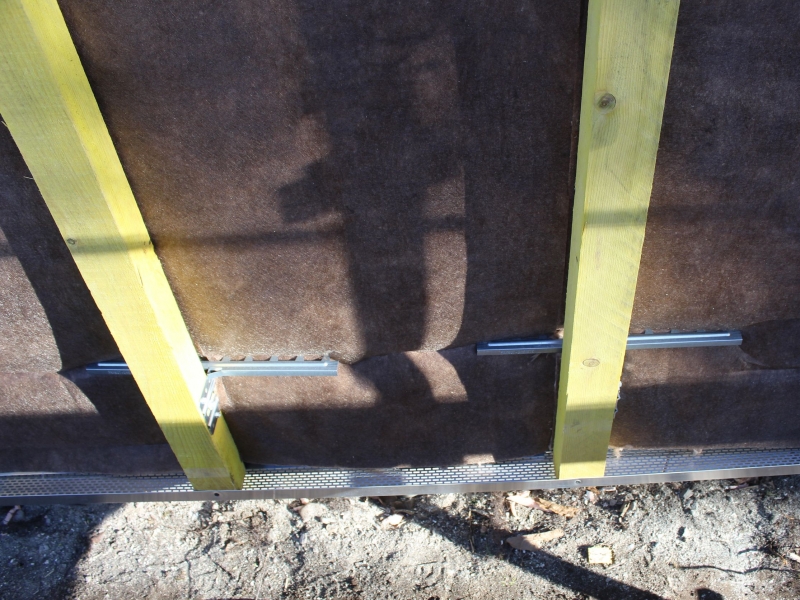

•    Une lame d’air ventilé au moins égale à 2cm devra être réservée sur toute la hauteur du bardage, entre l’isolant et les clins, avec des entrées en partie basse (grille anti-rongeurs et grille d’aération) et des sorties d’air en partie haute du bardage, avec reprise des orifices de ventilation en encadrement de baies.

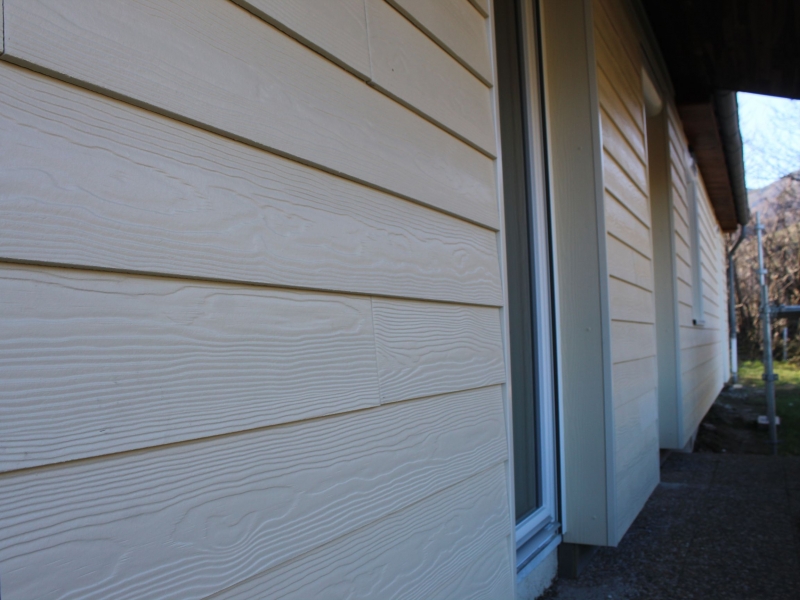

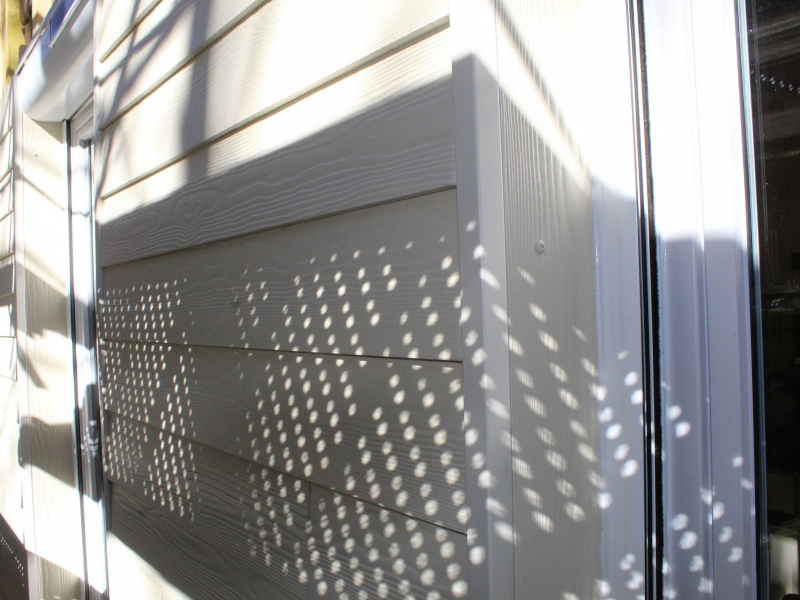

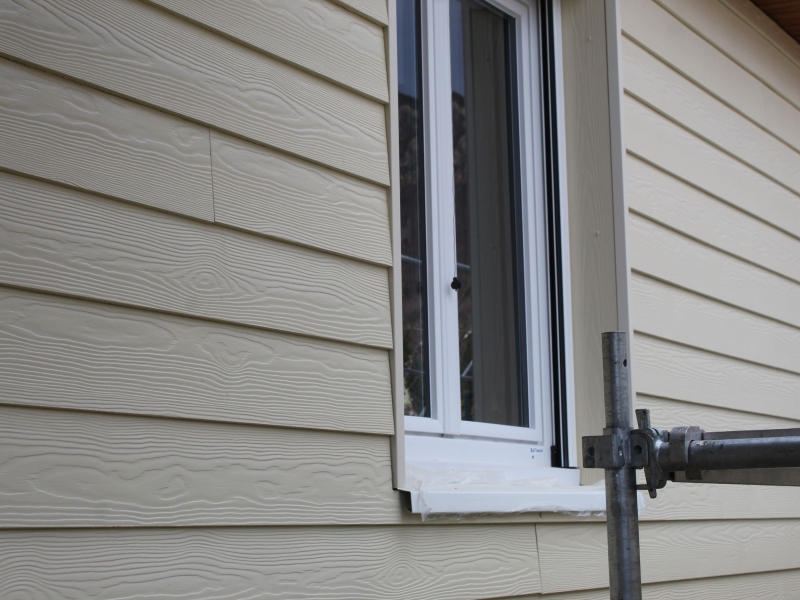

•    Les points singuliers et encadrements de fenêtres feront l’objet d’un soin particulier (traitement des angles, accessoires et profils de finition…)



Analyse économique du projet :

L’un des scénarios de rénovation proposés dans le cadre de l’évaluation énergétique que nous avons réalisée pour le client est compatible avec l’audit énergétique éligible aux aides à la rénovation énergétique, à savoir :

Un scénario, en une seule étape, visant une baisse d'au moins 30 % des consommations d'énergie primaire et une consommation après travaux inférieure à 330 kWhEP/m2/an si la consommation d'énergie primaire avant travaux est supérieure à cette valeur. Les travaux préconisés dans ce scénario doivent être compatibles avec l'atteinte à plus long terme du niveau BBC rénovation défini au 2° de l'article 2 de l'arrêté du 29 septembre 2009 relatif au contenu et aux conditions d'attribution du label haute performance énergétique rénovation.
Ce scénario repose sur un bouquet de travaux axé sur l’isolation de l’enveloppe et la ventilation : le remplacement de toutes les menuiseries, l’isolation thermique par l’extérieur de toutes les façades, l’isolation thermique des combles perdus et enfin l’installation d’une VMC hygroréglable.

Il permet :
-    Un gain de 2 classes énergétiques (passage d’une classe en G avec 867KWep/m².an à une classe en E avec 248KWep/m².an soit 71% d’économie d’énergie estimée (les consommations comptabilisées prennent en compte 5 usages : le chauffage, l'eau chaude, la climatisation, les auxiliaires et l'éclairage).
-    Un gain de confort estimé très important.
-    Passage d’une classe E d’émissions de GES avec 55kgCO2/m².an à une classe C d’émissions de GES avec 14kgCO2/m².an soit en GES épargné l’équivalent de 45000km par an avec une voiture citadine.
-    Un bien immobilier valorisé à hauteur de +5%.
-    Un retour sur investissement de 12 ans
-    Une économie de 87€/mois pendant 15 ans (comprenant le cumul des factures d’énergies, le coût des travaux et de leur financement) si l’on compare avec le cumul des factures d’énergie sur la même période sans la réalisation de travaux de rénovation énergétique.


Localité : la Souche, Communauté de Communes Ardèche des Sources et Volcans



Galerie de photos

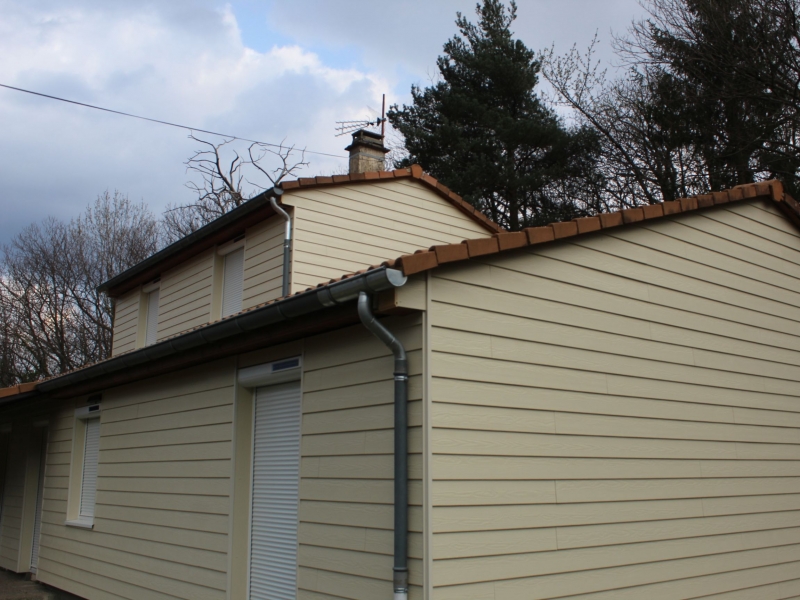

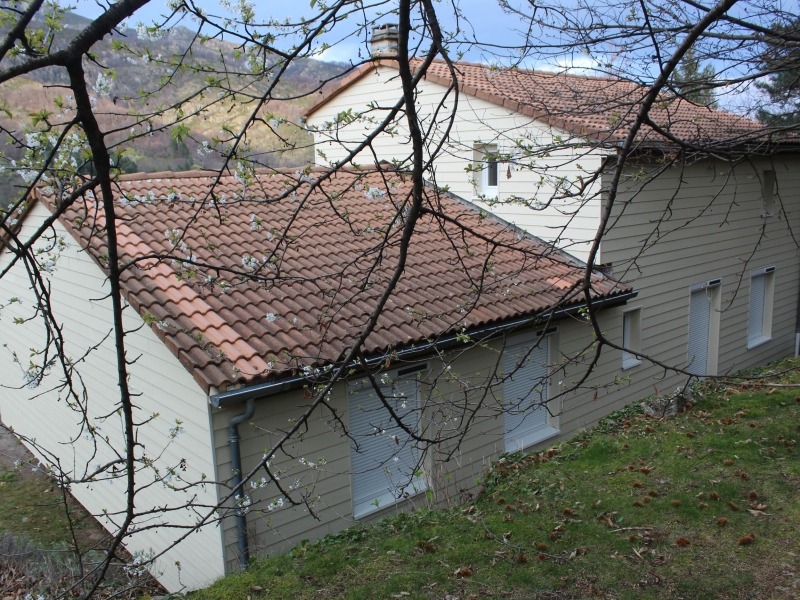

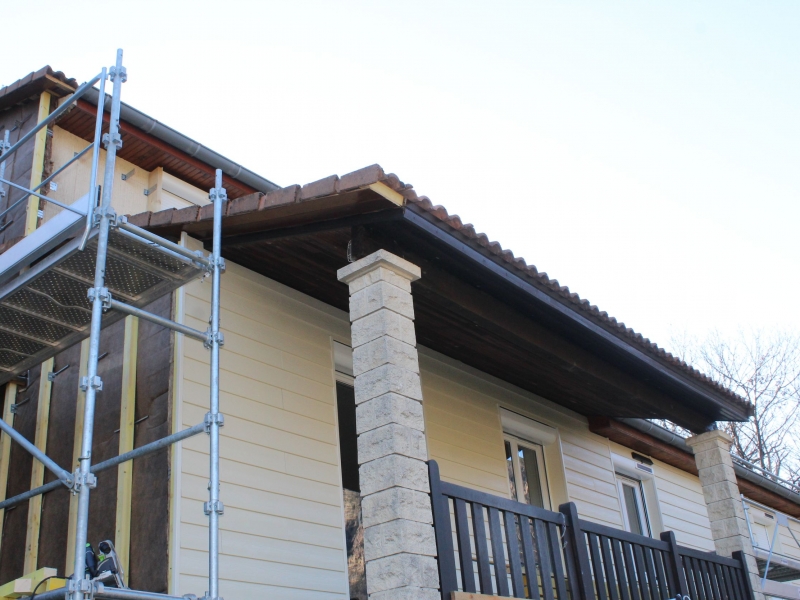

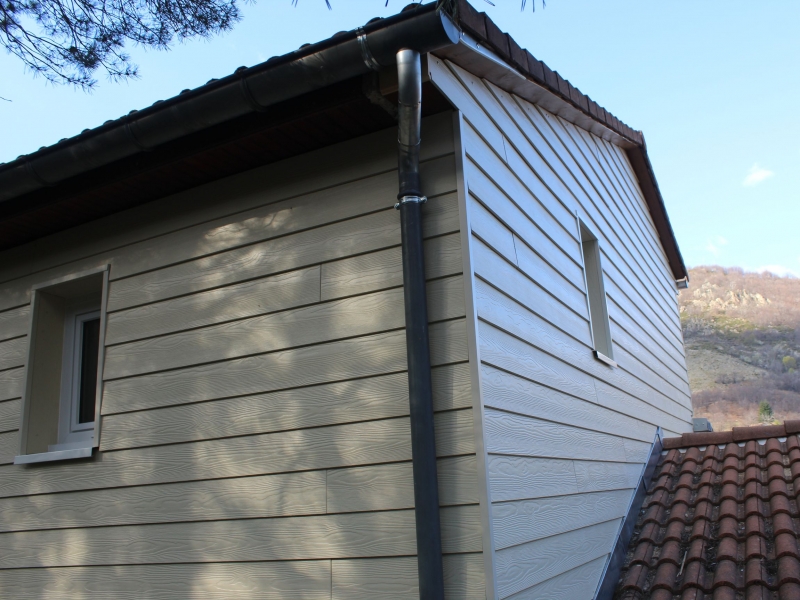

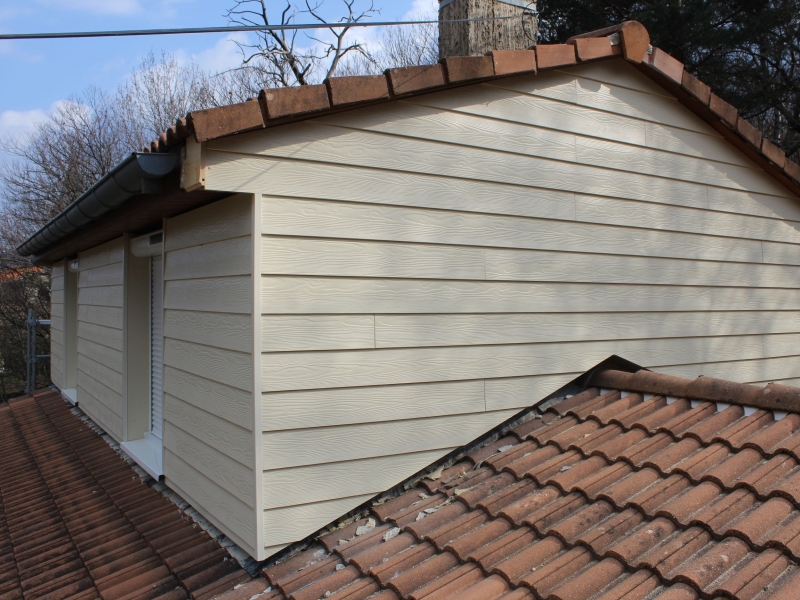

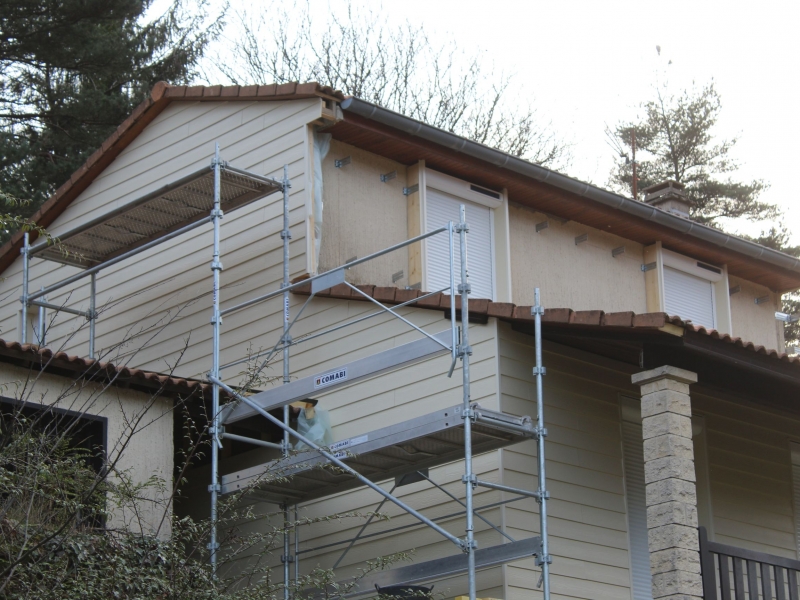

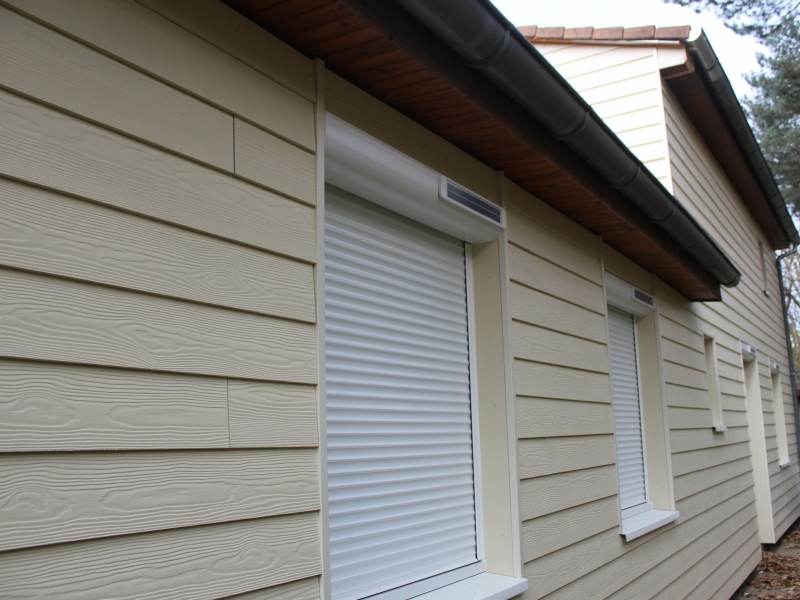

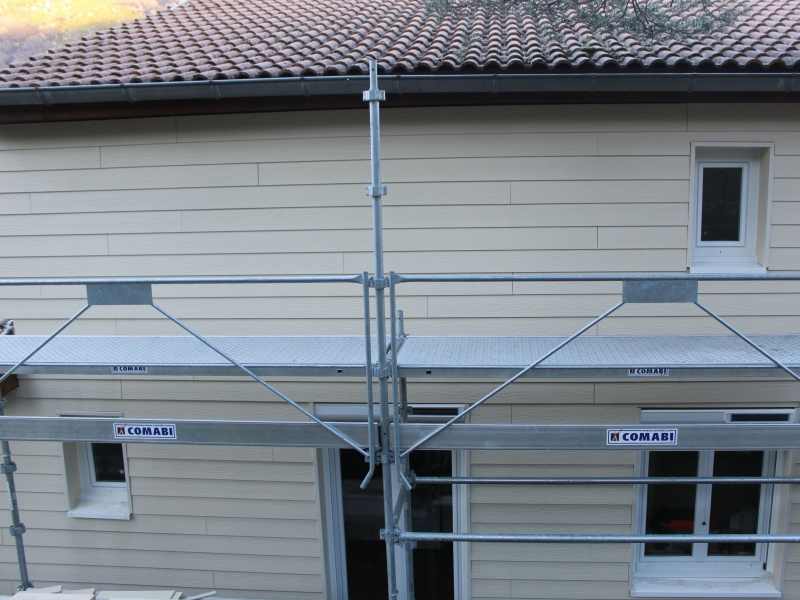

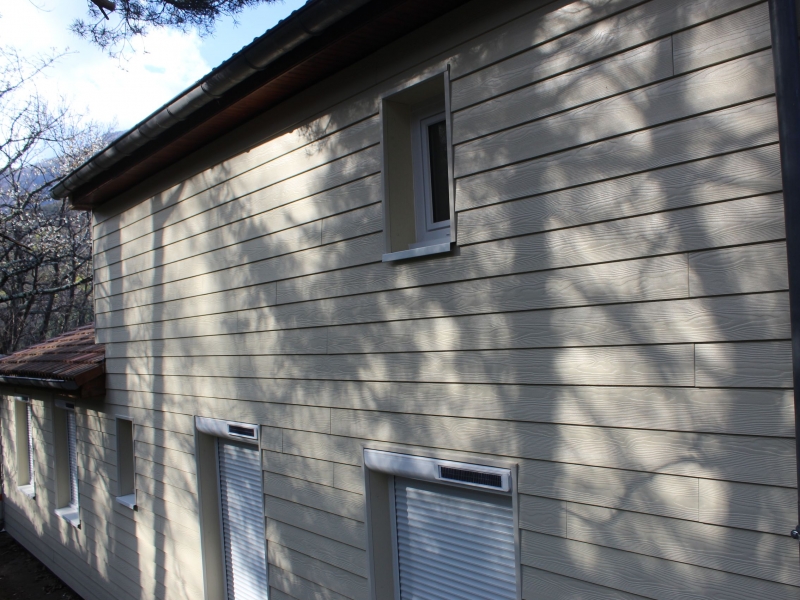

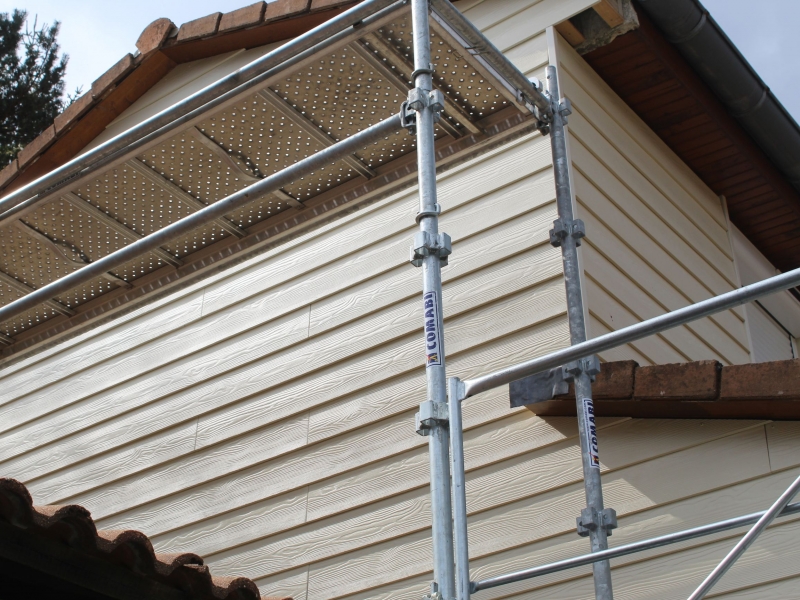

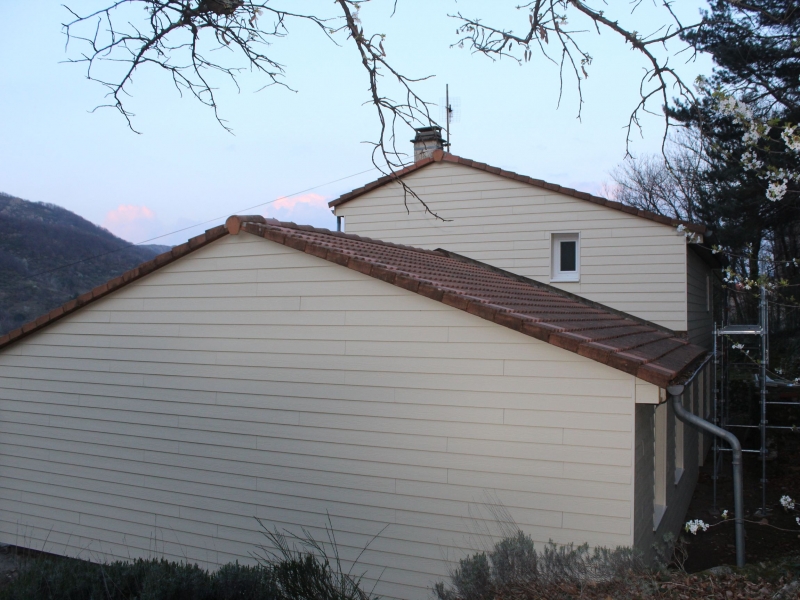

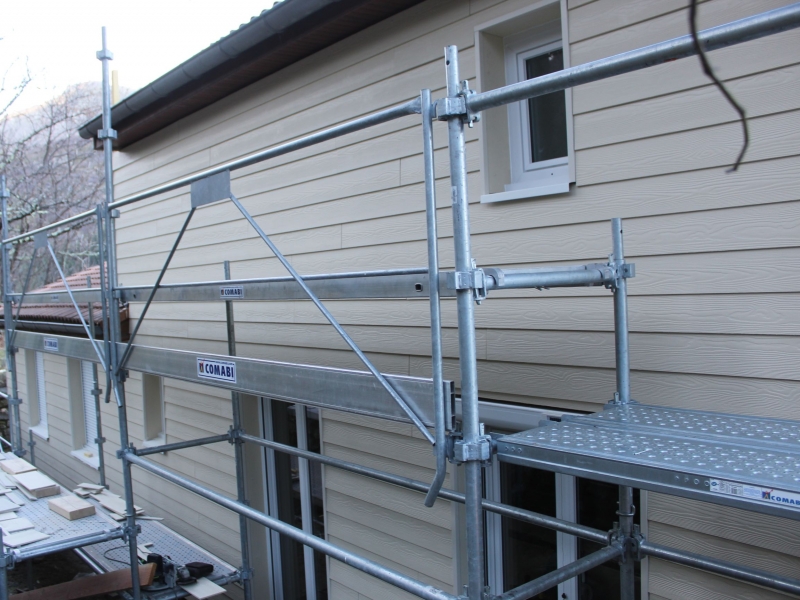

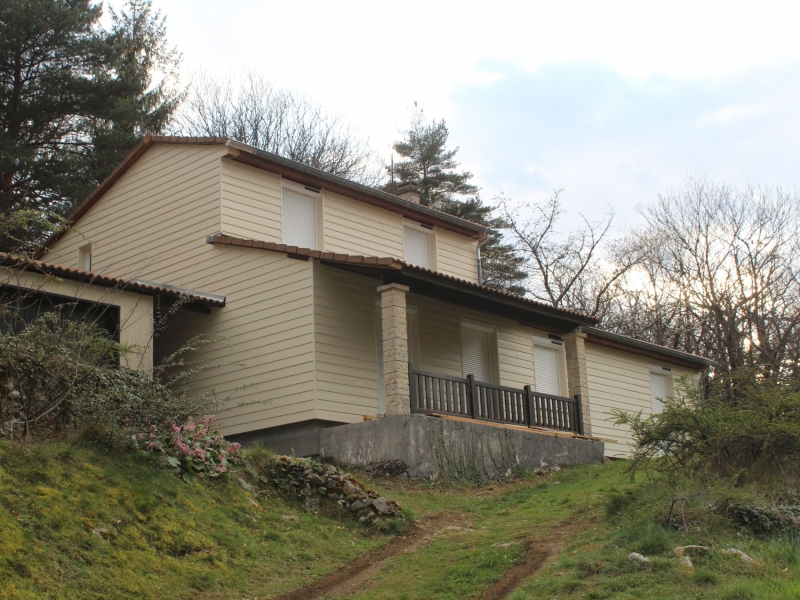

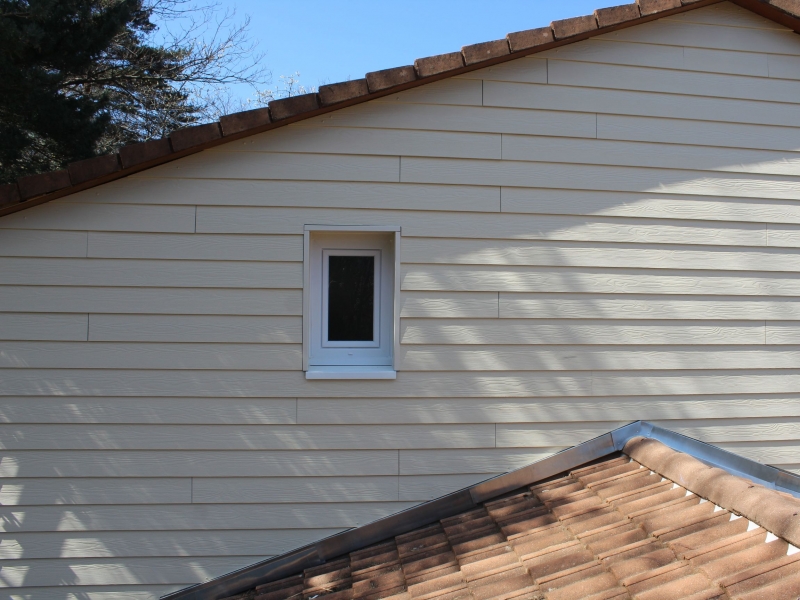

Réhabilitation énergétique, nouveau style et patrimoine immobilier valorisé.JPG Réception des travaux d'isolation des façades par l'extérieur, La Souche en Ardèche.JPG Mensuiseries posées au nu extérieur, isolation thermique des façades par l'extérieur avec un bardage finition relief, La Souche en Ardèche.JPG Après les travaux d'isolation des murs par l'extérieur sous bardade Cedral Lap finition relief coloris Vanille gamme Forêt, façade nord et pignons ouest, La Souche Ardèche.JPG Après rallonge des gouttières, coude et contre-coude, puis repose des descentes d'eau pluviale.JPG Après les travaux d'ITE sous bardage ventilé Cedral Lap en finition relief coloris vanille de la gamme forêt, façade sud.JPG Après isolation thermique et bardage rapporté sur les 2 murs pignons côté ouest, avant les travaux de zinguerie induits.JPG Après la pose des clins Cédral Lap, étage façade Nord et deuxième pignon côté Ouest.JPG Mur pignon après traitement de l'étanchéité à la jonction mur toiture, réalisée en zinc sur mesure, SARL CHAGNOL VINCENT charpentier QUALIBAT RGE pour l'isolation des murs sous bardage à Aubenas.JPG ITE et bardage rapporté, à l'étage au dessus de la terrasse sur la façade nord.JPG ITE et bardage rapporté Cédral Lap, sur l'ensemble du pignon côté Est.JPG Pose des clins Cédral Lap, étage, pignon côté Est, SARL CHAGNOL VINCENT charpentier à Aubenas ECO Artisan QUALIBAT RGE pour l'isolation des murs sous bardage rapporté.JPG Pose des clins Cédral Lap, rez de chaussée, pignon côté Est.JPG Isolation thermique du mur pignon côté Est.JPG Isolation thermique du mur pignon façade Est.JPG ITE et bardage rapporté sur l'ensemble du rdc de la façade nord.JPG Encadrement de baie, rdc façade nord, SARL CHAGNOL VINCENT charpentier à Aubenas ECO Artisan QUALIBAT RGE pour l'isolation des murs sous bardage rapporté.JPG Bardage en rdc façade nord, traitement des arêtes et jonctions.JPG Isolation thermique des murs extérieurs et pose des clins sur la façade nord avec terrasse.JPG ITE et bardage rapporté sur l'ensemble de la façade sud.JPG Nouvelle jeunesse, nouveau style et performance énergétique après l'isolation thermique des murs par l'extérieur et bardage rapporté.JPG Pose des clins Cédral Lap au niveau 1, façade sud.JPG Traitement soigné des encadrements de fenêtre, SARL CHAGNOL VINCENT charpentier à Aubenas ECO Artisan QUALIBAT RGE pour l'isolation des murs sous bardage rapporté.JPG Pose des clins Cédral Lap au niveau 0, façade sud, SARL CHAGNOL VINCENT charpentier à Aubenas ECO Artisan QUALIBAT RGE pour l'isolation des murs sous bardage rapporté.JPG Clins Cédral Lap, pose classique horizontale, démarrage en partie basse, façade sud.JPG Menuiseries posées en tableau au nu extérieur du gros oeuvre, murs isolés par l'extérieur, façade ventilée, avant la pose du bardage, côté sud.JPG ITE et bardage rapporté sur l'ensemble du mur pignon.JPG Isolation thermique extérieure par bardage rapporté, SARL CHAGNOL VINCENT charpentier QUALIBAT RGE pour l'isolation des murs sous bardage à Aubenas.JPG Parement en cours de mise en oeuvre.JPG Pose des clins rangée par rangée en décalant les joints.JPG Clins Cédral Lap, pose classique horizontale, démarrage en partie basse.JPG Pose des bandes à joint sur le chevron à la jonction de 2 clins.JPG Mise en place du profil de départ et grille anti rongeur en pied de façade ventilée.JPG Grille anti rongeurs en pied de façade ventilée.JPG Murs extérieurs isolés par l'extérieur ITE, façade ventilée, avant la pose du bardage.JPG Après isolation de la façade par l'extérieur avec la laine Smartfaçade, revêtue d'un voile de verre noir, adapté à tout type de bardage rapporté.JPG Positionnement et fixation de l'ossature verticale en bois de charpente classe d'emploi 2, SARL CHAGNOL VINCENT charpentier à Aubenas ECO Artisan QUALIBAT RGE pour l'isolation des murs sous bardage rapporté.JPG Laine Smartfaçade avec liant à base végétale ECOSE Technology, naturellement brune, SARL CHAGNOL VINCENT charpentier à Aubenas ECO Artisan QUALIBAT RGE pour l'isolation des murs sous bardage.JPG Maintien durable de l'isolant à l'aide de dents fixées sur chaque équerre.JPG Isolation des murs extérieurs maçonnés en laine minérale de verre Smartfaçade de Knaufinsulation, haute performance thermique et acoustique.JPG Après réalisation de la dépassée de toiture sur environ 30cm.JPG Dépassée de toiture d'environ 30cm en cours de réalisation.JPG Façade avant la réalisation du débord de toiture.JPG Après calepinage, traçage, chevillage et fixation de toutes les équerres.JPG Encadrements de fenêtres en cours de réalisation, en préparation des menuiseries posées en tableau au nu extérieur du gros oeuvre.JPG Calepinage, répartition et fixation des équerres.JPG Fixation mécanique des équerres par chevillage.JPG Fouilles et isolation enterrée sous le plancher bas avec un panneau composite à bords feuillurés constitué d'un isolant KNAUF et d'un parement lisse.JPG Avant découpe de marquise béton pour supprimer le pont thermique.JPG Test d'arrachement pour s'assurer de la compatibilité des chevilles avec le support, SARL CHAGNOL VINCENT charpentier à Aubenas ECO Artisan QUALIBAT RGE pour l'isolation des murs sous bardage rapporté Avant les travaux d'isolation thermique des murs par l'extérieur.JPG
